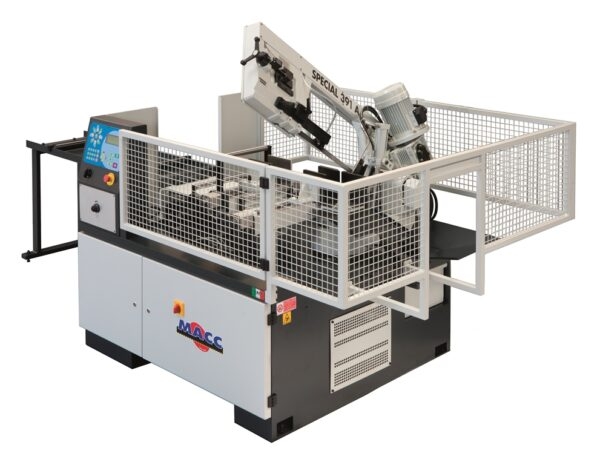

Scie à ruban automatique MACC SPECIAL 391 A

Caractéristiques techniques :

  • Fonctionnement entièrement hydraulique (centrale ATOS)
  • Cycle entièrement automatique avec introduction initiale de la barre :
    • Mise à longueur du chariot avance barre
    • Avance de la pièce à couper
    • Fermeture du mors fixe
    • Remise à longueur du chariot en temps masqué puis fermeture de la pince
    • Mise rotation du ruban et descente de l’archer
    • Retour de l’archer en position haute
    • Ouverture du mors
    • Répétition du cycle

Durant ce cycle, la barre à couper est en permanence serrée, soit par le mors fixe, soit par le chariot avance barre, permettant ainsi la coupe en nappe ou en paquet, et ce sans perte de tolérance.
Le chariot d’avance étant auto centrant limitant les risques de marquage ou tout blocage dû à une barre légèrement tordue
Fin de course situé à l’intérieur de la pince d’avance permettant de détecter la fin de la barre.

  • Avance barre de course 600 mm gérée par CNC permettant la programmation de plusieurs longueurs dans une même barre
  • La CNC comportant 20 pas de programmes, chaque pas correspondant à 1 longueur avec n pièces par longueur.
    Elle permet de gérer :
    • La programmation des longueurs et des quantités de coupe
    • Un diagnostic en cas d’arrêt machine
    • L’utilisation en cycle manuel ou automatique
    • Un accès sécurisé aux paramètres machines (temporisations, résolution encodeur, …)
  • Tête de sciage à mouvement pendulaire, guidage par 2 roulements SKF 32012 XA
    Archer en fonte, largement dimensionné, permettant la coupe occasionnelle de barres pleines jusqu’au diamètre 290 mm
  • Vérin de descente positionné à l’arrière
    Régulateur hydraulique de vitesse de descente.
    Régulateur hydraulique de pression de coupe avec visualisation sur manomètre
  • Guidage de la lame par roulements SKF et plaquettes carbure
  • Mors de serrage hydraulique avec approche manuelle pour le réglage initial. La vis sans fin du mors étant conçue pour permettre une approche rapide
    Régulateur hydraulique de pression des mors avec visualisation sur manomètre
  • Armoire électrique normalisée
    Composants de marque SASSIN (TELEMECANIQUE)
  • Lubrification par émulsion (mélange eau-huile)
  • Pistolet de lavage en dotation pour le nettoyage aisé de la zone de coupe
  • Rotation manuelle de l’archer jusqu’à 60 degrés, lecture sur index gradué
  • Brosse de nettoyage de la lame
  • Table d’entrée en dotation type charges lourdes Lg 1800 mm
  • Rouleau vertical à réglage mécanique pour la coupe en nappes
  • Butée de longueur Lg 600 mm pour les coupes unitaires
  • Tolérances positionnement + ou – 0,1 mm
    Tolérances perpendicularité 1/10 ième pour 80 mm (selon qualité ruban)
  • Chute fin de barre 250 mm (en option, possibilité de mors spéciaux afin de réduire)
  • Variateur de vitesse intégré

Tension :

380 V / 50 Hz Triphasé

Options :

  • Serrage paquet vertical automatique hydraulique
  • Amenage à rouleaux en entrée en charge lourde pour 350kg/mètre
  • Micro-pulvérisation

Garantie :

  • Matériel livré avec clés de service et manuel d’instruction en langue française.
  • Garantie constructeur pièces et main d’œuvre hors déplacement :
    • 1 an pour les pièces.
