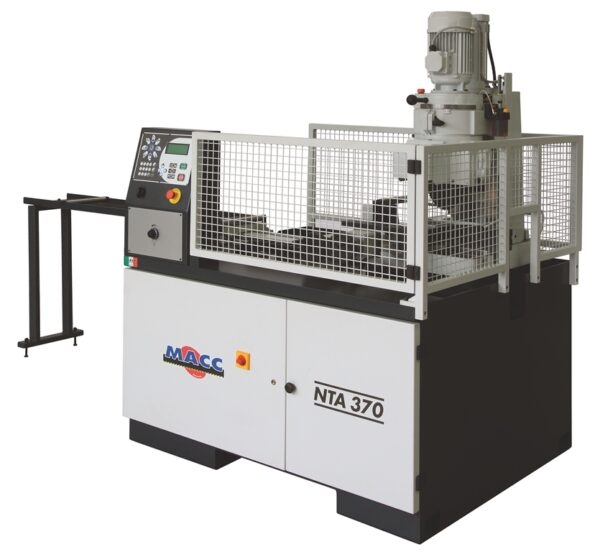

Tronçonneuse à descente verticale automatique MACC NTA 370

kW Tours/min mm mm Kg
1,9 - 2,5 25-50 185 370 900

° mm mm mm mm
45° Gauche 100 130 110 100X140
45° Droite 100 130 110 100X140
100 130 120 100X170

Caractéristiques techniques :

  • Machine automatique destinée à la coupe des matériaux ferreux
  • Fonctionnement hydraulique (centrale ATOS) pour l’avance barre et la tête, pneumatique pour le serrage
  • Cycle entièrement automatique avec introduction initiale de la barre :
    • Mise à longueur du chariot avance barre
    • Avance de la pièce à couper
    • Fermeture du mors fixe
    • Remise à longueur du chariot en temps masqué puis fermeture de la pince
    • Mise rotation de la lame et descente de la tête
    • Retour de l’archer en position haute
    • Ouverture du mors
    • Répétition du cycle

Durant ce cycle, la barre à couper est en permanence serrée, soit par le mors fixe, soit par le chariot avance barre, permettant ainsi la coupe en nappe ou en paquet, et ce sans perte de tolérance.
Le chariot d’avance est auto-centrant ce qui limite les risques de marquage ou tout blocage dû à une barre légèrement tordue.
Fin de course situé à l’intérieur de la pince d’avance permettant de détecter la fin de la barre.

  • Avance barre hydraulique de course 600 mm gérée par CNC permettant la programmation de plusieurs longueurs dans une même barre
  • La CNC comportant 20 pas de programmes, chaque pas correspondant à 1 longueur avec n pièces par longueur. Elle permet de gérer :
    • La programmation des longueurs et des quantités de coupe
    • Un diagnostique en cas d’arrêt machine
    • L’utilisation en cycle manuel ou automatique
    • Un accès sécurisé aux paramètres machines (temporisations, résolution encodeur, …)
  • Tête de sciage à mouvement vertical, guidage par 2 glissières prismatiques avec possibilité de rattrapage de jeu
  • Vérin de descente hydraulique avec régulateur hydraulique de vitesse de descente sur le panneau de commande
  • Double mors de serrage hydraulique avec approche manuelle pour le réglage initial. La vis sans fin du mors étant conçue pour permettre une approche rapide.
    Le double mors permet un serrage optimal, et évite le relâchement de la barre en fin de coupe, synonyme de bavure.
  • Régulateur hydraulique de pression des mors
  • Moteur à 2 vitesses. Vitesses de rotation :  33 / 66 tours / minute
  • Armoire électrique normalisée
  • Composants de marque SASSIN (TELEMECANIQUE)
  • Lubrification automatique par émulsion
  • Possibilité de coupes biaises :  entre + 45° droite et – 45° gauche
  • Table d’entrée en dotation type Lg 1800 mm
  • Tolérances positionnement + ou – 0,1 mm
  • Lame de scie en dotation diam. 350 mm x 32 x ép. 2,5. HSS DMO5
  • Tête de tronçonnage cartérisée avec sécurité
  • Carter escamotable englobant la machine

Tension :

  • Tension triphasée (380V/50Hz)

Accessoires en option :

  • Option vitesse lente (12/25 trs/mn)
  • Option mors supplémentaire
  • Option Régulateur hydraulique de pression des mors avec visualisation sur manomètre
  • Option mors spéciaux afin de réduire la chute fin de barre à 60 mm
  • Option variateur de vitesse
  • Option micro-pulvérisation
  • Option chargeur de barres type plan incliné longueur 6000mm - Largeur de chargement 1350mm - Capacité 500kg

Sécurité :

  • Notre matériel est conforme aux directives "machines" : 98/37CEE, 89/336/CEE ainsi que la directive concernant la compatibilité électromagnétique 73/23/CEE et la directive sur la basse tension modifiée par 93/68/CEE.

Garantie :

  • Matériel livré avec clés de service et manuel d’instruction en langue française.
  • Garantie constructeur pièces et main d’œuvre hors déplacement :
    • 1 an pour les pièces.
    • 6 mois pour le matériel électrique et électronique.
