| Puissance(s) moteur |
Tours / minute |
Ouverture étau |
Dimensions de l'outil de coupe, capacité de coupe |
Poids |
| kW |
Tours/min |
mm |
mm |
Kg |
| 1,8 - 2,4 |
40-80 |
120 |
350 |
280 |
| Angle |
Tours / minute |
Ouverture étau |
Dimensions de l'outil de coupe, capacité de coupe |
Poids |
| ° |
mm |
mm |
mm |
mm |
|
0° |
60 |
110 |
100 |
80X120 |
|
45° Droite et Gauche |
55 |
80 |
80 |
80X80 |

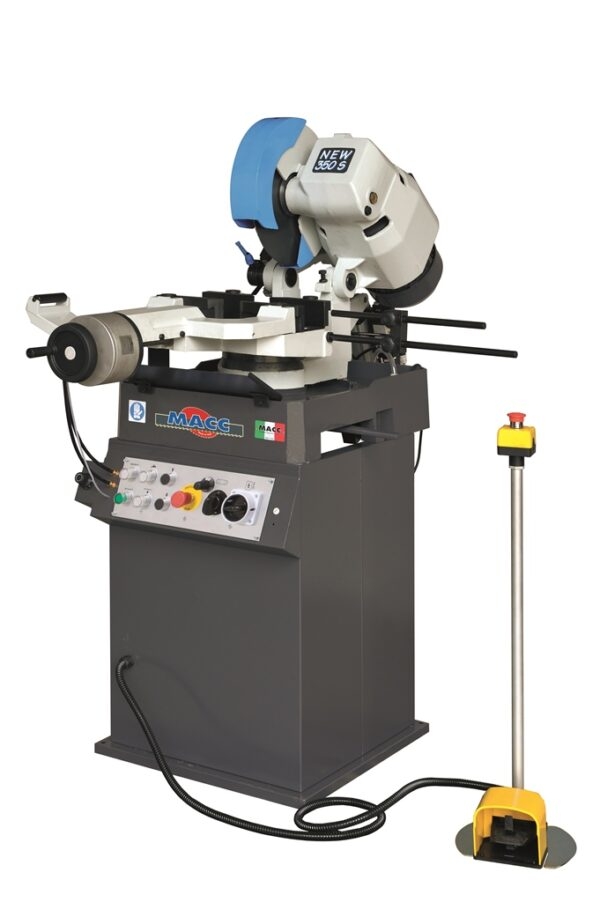

Données techniques et équipement standard
- Tête pivotante 45° à gauche et 45° à droite
- Réducteur en bain d’huile
- Double pivot réglable
- Arrêts rotation tête à 45° - 0° - 45°
- Arrêst reglables pour la course de la tête
- Double etau
- Électropompe 0,06 kW pour la réfrigération du ruban
- Filtre réfrigérant
- Dispositif chasse-copeaux assurant la lubrification de la lame
- Contre-étau sur glissièr
- Bras porte-barre
- Butée
- Socle en tôle
- Clefs de service
- Manuel d’instruction et liste des piéces dètachées
- Fonctionnement:
Démarrage du cycle de coupe avec pedale de start.
Pendant le cycle, la machine effectue les opérations
qui suivent:
- fermeture de l’étau et activation du moteur de la lame
- descente de la tête pour la coupe
- retour de la tête dans la position de départ et arrêt du moteur du lame
- ouverture de l’étau
- Dimensions hors tout: 1475 mm x 1000 mm x 1200 mm
Tension
- Tension triphasée (380V/50Hz)
Accessoires sur demande
- Moteur électrique triphase 20 - 40 rpm
- Commande à pédale pour le départ cycle
- Variateur de vitesse de 0 jusqu’à 90 rpm
Garantie
- Matériel livré avec clés de service et manuel d’instruction en langue française.
- Garantie constructeur pièces et main d’œuvre hors déplacement :
