| Puissance(s) moteur |
Tours / minute |
Ouverture étau |
Dimensions de l'outil de coupe, capacité de coupe |
Poids |
| kW |
Tours/min |
mm |
mm |
Kg |
| 0,9 - 1,6 |
38-77 |
400 |
3200X27X0,9 |
530 |
| Angle |
Tours / minute |
Ouverture étau |
Dimensions de l'outil de coupe, capacité de coupe |
Poids |
| ° |
mm |
mm |
mm |
mm |
|
0° |
- |
300 |
280 |
200X400 |
|
45° Gauche |
- |
180 |
160 |
110X180 |
|
45° Droite |
- |
240 |
220 |
130X240 |
|
60° Droite |
- |
140 |
140 |
140X140 |

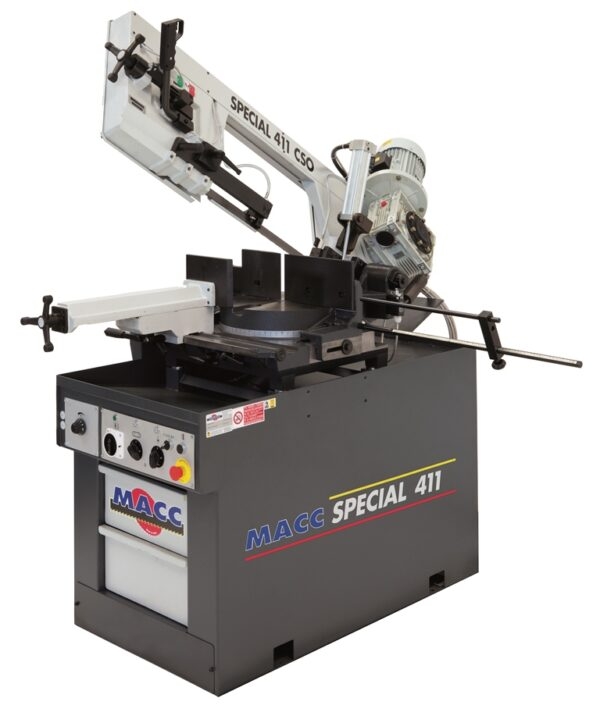

Données techniques et équipement standard
- Scie avec coupe pour chute de l’archet réglée par circuit hydraulique, alimentation barre et fermeture étau manuelles, retour tête manuel
- Rotation verticale surtourillon avec roulements coniques réglables sans jeux
- Commande de la bande par moteur à deux vitesses et réducteur special avec engranage en bronze et vis sans fin trempée et rectifiée
- Volants bien dimensionnés
- Guides de la bande robustes, pourvues de roulements de tensionnement étanche et plaquettes de widia réglables
- Tension du ruban obtenue par rotation manuelle du volant et garantie par micro-interrupteur
- Etau avec dispositif d’approche rapide
- Dispositif de prévention des accidents sur le couvre-volants et sur la manette de commande et sur la lame
- Cylindre hydraulique pour descente contrôlée
- Epaisseur de coupe 1,2 mm
- Portée de coupe 45° gauche 60° droite
- Butée d’arrêt réglable pour des coupes à la même mesure
- Installation de basse tension 24 V
- Électropompe 0,06 kW pour la réfrigération du ruban
- Base avec tiroir pour récupération des copeaux et cuve extractible pour le liquide réfrigérant
- Machine prédisposée pour le déplacement avec transpallet
Les caractéristiques fondamentales de la machine (rigité du soutien porte-lame, dimensionnement des volants, guides et tensionnement de la bande) ont été étudiées
avec soin afin d’éviter le relâchement de la bande, d’augmenter sa durabilité et de perfectionner la linearité et le temps de coupe.
Tension
- Tension triphasée (380V/50Hz)
Accessoires sur demande
- Variateur de vitesse de 0 jusqu’à 90 m/1’
Garantie
- Matériel livré avec clés de service et manuel d’instruction en langue française.
- Garantie constructeur pièces et main d’œuvre hors déplacement :
